PRÁCTICA

-
HT-914B : Es una cuchilla que sirve para cortar cables de manera recta.
Resultado de imagen de HT-914B
https://www.youtube.com/watch?v=A6Yk_2LnKL0

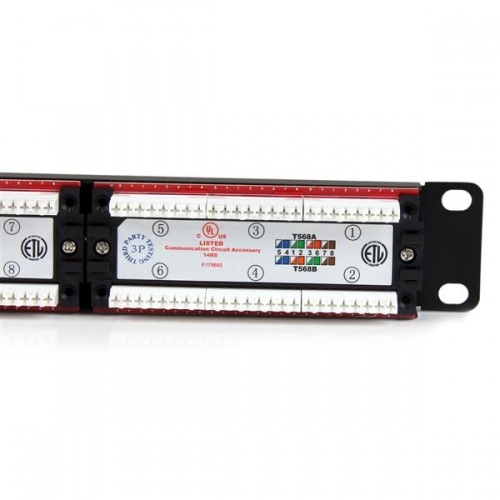

PANEL DE PARCHEO PARTE TRASERA : Placas metálicas que permiten interconexiones entre equipos.
Resultado de imagen de panel de parcheo parte trasera
https://www.youtube.com/watch?v=pLh0uac0txY



NETWORK CABLE TESTER : Sirve para medir cables de red y pares telefónicos.


Resultado de imagen de network cable tester

https://www.youtube.com/watch?v=z_7LKqiWrdk



CONECTOR RJ-45 : Es un conector que permite una conexión a una red. Es un conector hembra
Resultado de imagen de bticino conector rj45
https://www.youtube.com/watch?v=zml_ORk-64U


CRIMPADORA : Es una herramienta que sirve para "engarzar" un conector rj al cable.

Resultado de imagen de crimpadora

https://www.youtube.com/watch?v=wtXtQgfFkAQ
